在新的經濟形式下，電力工程在國民生活和生產中起著舉足輕重的作用。在此基礎上，在電力工程的發展中，檢查電網中電氣設備的故障至關重要。目前，我們在電網中的電氣設備有許多故障檢測方法。但是，從檢查過程的角度來看，這些設備在高壓和超高壓電氣設備的故障檢查中存在明顯的缺陷，無法準確地檢測出電氣設備內部缺陷的位置和類型。這個問題給電力工程的應用帶來了很大的麻煩。在新時代，借助X射線檢測技術的GIS設備檢測已成為電力工程領域研究與開發的重要內容。
X射線檢測儀是GIS設備內部故障檢查的重要工具。它不僅包括X射線機的標準化使用，還需要成像板和計算機工作站作為支持。在檢查實踐中，通過結合使用這三個部分，X射線檢測儀具有透視功能，可以有效地發現GIS設備的內部故障，并對設備的運行狀態進行強有力的控制。
在基于X射線檢測技術對GIS設備進行故障檢查時，其硬件設備的結構布局為：首先在GIS設備側安裝X射線機，然后在相應的設備上安裝成像板。確保X射線機CCD的發射端口與成像板相對，這可以有效地確保X射線穿過要測試的設備，并且內部檢查結果將顯示在成像板上。X射線檢測儀安裝完成后，需要根據被測設備的適應性來設置X射線檢測儀的參數。通常，電壓，管電流和曝光時間都是X射線檢測儀參數調整控制的重要內容。**，按X射線檢測儀啟動按鈕檢查設備。此時，在成像板的支持下，X射線光子將轉換為數字電流，然后通過傳輸設備傳輸?shù)接?jì)算機工作站。在計算機專用程序的處理下，這些數字電流將再次轉換為透視圖。通過對透視圖的分析，可以發現GIS設備是否存在故障，為安全使用提供指導。
2 GIS設備技術的常見內部故障

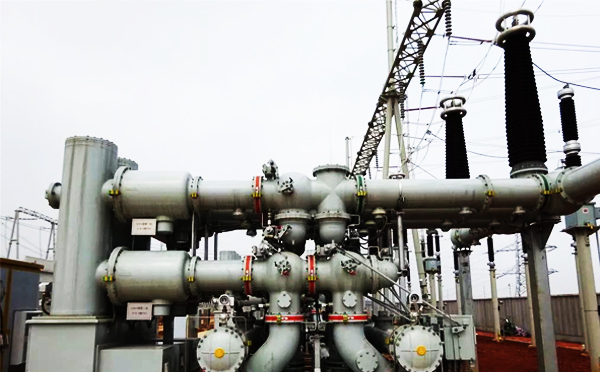

GIS設備是當前電網工程中相對常見的設備類型。它包括斷路器，隔離開關，接地開關，變壓器，避雷器，母線連接器和插座端子等結構單元。在實際使用過程中，這些設備或組件全部封裝在接地的金屬外殼中。
但是，設備的所有組件都包裹在封閉的金屬接地殼中，因此設備故障是隱患，在實踐中，一旦這些故障無法及時發現，將對GIS設備的應用和電網安全產生重大影響，現階段，通過X射線檢測技術表明該設備常見的故障，包括：金屬懸浮缺陷。此故障是指使用GIS設備，該設備受絕緣棉線阻塞的影響，并且橫截面面積與GIS儲罐的底部分開，并且兩者不再接觸，從而導致金屬板浮起，并對設備的使用產生影響。
其次，當GIS筆罐的底部出現金屬墊片，螺栓，螺母和彈片時，會形成新的缺陷，這些備件或散落零件的缺陷稱為裝載零件的異物缺陷。
第三，屏蔽罩松動的缺陷。在使用GIS設備時，屏蔽罩可以有效地保護被屏蔽的組件。當屏蔽罩脫落時，組件容易產生電弧。影響設備使用安全。
第四。隔離開關和金屬顆粒的閉合不充分也是GIS設備應用中的常見故障。當未將GIS設備的隔離開關合上時，設備本身會產生額外的工作，這不僅會帶來很大的功耗，而且很容易導致設備老化并引起其他故障。
3 X射線檢測儀對GIS設備是怎么產生影響的
GIS設備中有許多金屬固體材料。在對其進行X射線穿透檢查時，工作人員可以在絕緣槽的表面上畫一個小切口，然后用X射線檢測設備，**借助電子顯微鏡進行比較和觀察。觀察前后的輻射圖像可以發現使用GIS設備時出現的固體缺陷。需要說明的是，在GIS設備的固體物料檢測中，為了保證檢測結果的準確性，在X射線目檢設備的參數調整中，要注意電壓的有效控制，管電流和曝光時間；通常，必須確保X射線保持在**能量水平。此外，盡管X射線目視檢查設備對組件的尺寸不敏感，但必須確保所有設備都在X射線機的照射范圍內，以實現對固件故障的有效檢測。
X射線目視檢查技術是GIS設備故障檢查的有效手段，它只能在GIS設備中有效地發現故障類型，為以后的維修控制提供指導。在實踐過程中，只有當工作人員充分認識到GIS設備故障檢查的必要性，并準確掌握X射線檢測技術的原理，同時規范X射線檢測儀的結構布局和檢查是有效的。發現GIS設備內部故障，確保設備維護的科學性和合理性。動力工程實踐表明，X射線檢測技術的標準化應用可以有效提高GIS設備的質量，促進我國動力工程的有序發展。
