常見的在SMT貼裝車間，我們都可以看到大量空的PCB板用于SMT上件。整個流水線不停的工作，如何確保如此復雜的生產線的質量？眾所周知，PCBA封裝檢測在于眾多元器件的檢測。什么樣的元器件才是合格的，又該通過何種手段來檢測如此繁多的元件呢？
日聯科技x-ray即將帶您了解PCBA印刷電路板的檢查項目標準以及X-RAY檢測設備可以完成哪些檢查項目。
SMT貼片車間PCBA板檢驗項目標準
1、SMT零件焊點空焊
2、SMT零件焊點冷焊：用牙簽輕撥零件引腳,若能撥動即為冷焊
3、SMT零件（焊點）短路（錫橋）
4、SMT零件缺件
5、SMT零件錯件
6、SMT零件極性反或錯造成燃燒或爆炸
7、SMT零件多件
8、SMT零件翻件：文字面朝下
9、SMT零件側立：片式元件長≤3mm,寬≤1.5mm不超過五個（MI）
10、SMT零件墓碑：片式元件末端翹起
11、SMT零件零件腳偏移：側面偏移小于或等于可焊端寬度的1/2
12、SMT零件浮高：元件底部與基板距離
13、SMT零件腳高翹：翹起之高度大于零件腳的厚度
14、SMT零件腳跟未平貼腳跟未吃錫
15、SMT零件無法辨識（印字模糊）
16、SMT零件腳或本體氧化
17、SMT零件本體破損：電容破損(MA);電阻破損小于元件寬度或厚度的1/4(MI);IC破損之任一方向長度
18、SMT零件使用非指定供應商：依BOM、ECN
19、SMT零件焊點錫尖：錫尖高度大于零件本體高度
20、SMT零件吃錫過少：最小焊點高度小于焊錫厚度加可焊端高度的25%或焊錫厚度加0.5mm,其中較小者為(MA)
21、SMT零件吃錫過多：最大焊點高度超出焊盤或爬伸至金屬鍍層端帽可焊端的頂部為允收,焊錫接觸元件本體(MA)
22、錫球/錫渣：每600mm2多于5個錫球或焊錫潑濺(0.13mm或更小)為(MA)
23、焊點有針孔/吹孔：一個焊點有一個(含)以上為(MI)
24、結晶現象 ：在PCB板表面,焊接端子或端子周圍有白色殘留物,金屬表面有白色結晶
25、板面不潔 ：手臂長距離30秒內無法發現的不潔為允收
26、點膠不良 ：粘膠位于待焊區域、減少待焊端的寬度超過50%
27、PCB銅箔翹皮
28、PCB露銅：線路(金手指)露銅寬度大于0.5mm為(MA)
29、PCB刮傷：刮傷未見底材
30、PCB焦黃：PCB經過回焊爐或維修后有烤焦發黃與PCB顏色不同時
31、PCB彎曲：任一方向之彎曲在每300mm間的變形超過1mm (300:1)為(MA)
32、PCB內層分離（汽泡） ：發生起泡和分層的區域不超出鍍覆孔間或內部導線間距離的25%(MI);在鍍覆孔間或內部導線間起泡(MA)
33、PCB沾異物：導電者(MA);非導電者(MI)
34、PCB版本錯誤：依BOM,ECN
35、金手指沾錫 ：沾錫位置落在板邊算起80%內(MA)
了解以上PCBA板測試項目標準后，您可以更直觀地發現X-RAY檢測設備對PCBA測試項目的影響。大部分的項目都可以用X-RAY檢測設備檢測出來。
具體的X-RAY檢測設備能夠完成哪些檢測項目？日聯科技（專業的x-ray檢測設備生產廠家）帶你詳細了解：
1、SMT零件焊點空焊
3、SMT零件（焊點）短路（錫橋）
9、SMT零件側立：片式元件長≤3mm,寬≤1.5mm不超過五個
10、SMT零件墓碑：片式元件末端翹起
11、SMT零件零件腳偏移：側面偏移小于或等于可焊端寬度的1/2
12、SMT零件浮高：元件底部與基板距離
13、SMT零件腳高翹：翹起之高度大于零件腳的厚度
14、SMT零件腳跟未平貼腳跟未吃錫
17、SMT零件本體破損：電容破損(MA);電阻破損小于元件寬度或厚度的1/4(MI);IC破損之任一方向長度
19、SMT零件焊點錫尖：錫尖高度大于零件本體高度
22、錫球/錫渣：每600mm2多于5個錫球或焊錫潑濺(0.13mm或更小)為(MA)

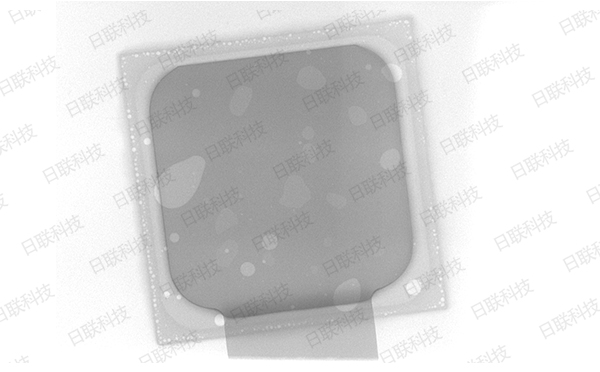

23、焊點有針孔/吹孔：一個焊點有一個(含)以上為(MI)
26、點膠不良 ：粘膠位于待焊區域、減少待焊端的寬度超過50%
28、PCB露銅：線路(金手指)露銅寬度大于0.5mm為(MA)刮傷：刮傷未見底材
31、PCB彎曲：任一方向之彎曲在每300mm間的變形超過1mm (300:1)為(MA)
32、PCB內層分離（汽泡） ：發生起泡和分層的區域不超出鍍覆孔間或內部導線間距離的25%(MI);在鍍覆孔間或內部導線間起泡(MA)
35、金手指沾錫 ：沾錫位置落在板邊算起80%內(MA)
以上就是x-ray可以檢測出來的部分缺陷，x-ray在PCBA封裝檢測中的意義非比尋常，可以說沒有x-ray檢測設備就沒有完美的PCBA。日聯科技作為一家專業生產x-ray檢測設備的廠家，所生產的設備均能完全滿足廠家需要。
