X射線檢查是一種非破壞性檢查，它主要用于檢查工件內部無法用肉眼或AOI進行檢查的缺陷，例如BGA，CSP，倒裝芯片，QFN，雙行QFN，DFN和其他缺陷，還可檢測印刷電路板，封裝組件，連接器等的焊點及內部損壞。再經過計算機進一步分析或觀察因各種材料對X射線吸收程度不同形成的灰度圖像，進而可以顯示物體的密度分布達到檢測缺陷的效果。
自動X射線檢查英文縮寫為AXI。根據自動化程度，X射線檢查設備的種類可分為手動X射線檢查和自動X射線檢查。根據X射線技術，又可以分為透射型和橫截面X射線檢查系統。
透射X射線檢查系統：是一種早期的X射線檢查設備，適用于單面安裝BGA板和SOJ，PLCC的檢查，缺點是無法區分PCBA焊點的垂直重疊，因此在進行雙重檢查時面和多層板缺陷判斷更加困難。

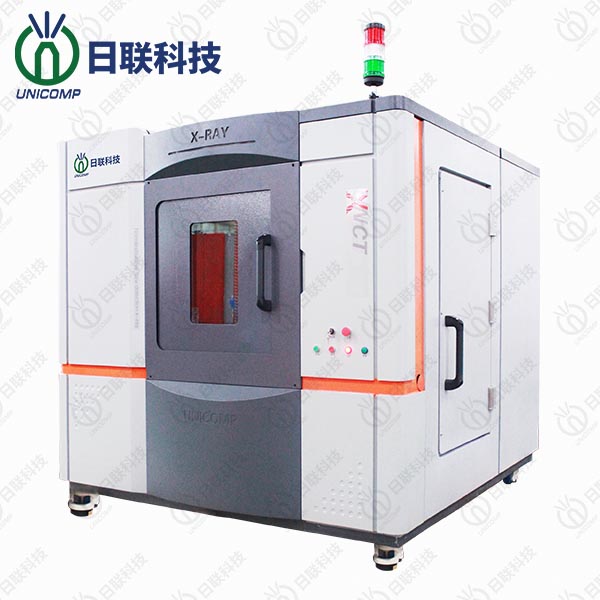

斷面X射線檢查系統：即三維X射線。該系統可以進行分層截面檢查，相當于工業CT。X射線檢查系統收集斷層圖像。分層的X射線束以一定角度穿過PCB，然后穿過X射線束。鏡頭與Z軸同步旋轉，形成約0.2?0.4mm厚的穩定焦平面。在成像過程中，傳感器和光源都圍繞輔助設備旋轉。根據獲得的圖像，計算機算法可以定量計算空隙和裂紋的大小，以及計算焊料量并查找可能導致短路的缺陷，例如錫橋，這些測量可以顯示焊點的質量。測試PCB板時，可以根據需要在2軸方向上以較小的增量任意檢查焊點或其他不同水平的被測物。
X射線探傷儀是目前在生產中經常使用的儀器。在使用探傷儀的過程中，以下幾點值得關注：
（1）使用前，必須嚴格遵守增減電壓的規則。在增加電壓的過程中，請注意電流的差異。如果情況不穩定，則需要重復檢查。如果經過反復測試仍然不正常，則表明機器異常；
（2）X射線探傷儀是在高壓下使用的設備。為避免泄漏，將X射線探傷儀接地；
（3）X射線探傷儀可以正常使用，對使用的電壓和電壓穩定性有嚴格的要求；
（4）在使用X射線探傷儀之前，先進行120秒的提升和預熱；
（5）使用X射線探傷儀時，必須確保機器的散熱。
