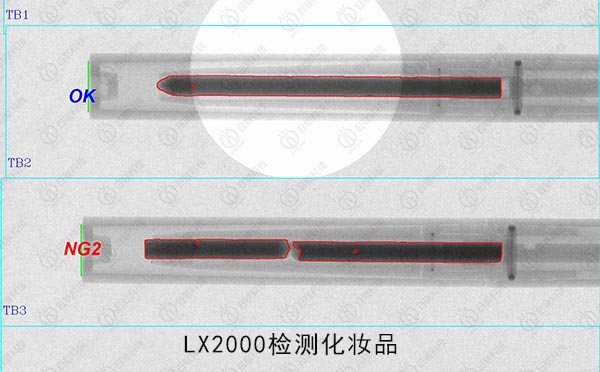

在線式X-RAY的應用領域十分廣泛，常見的可用于電路板行業，半導體封裝，汽車行業，電路板組裝（PCBA）行業等。通常在線式X-RAY是用來觀察和測量包裝后內部物體的位置和形狀，若發現不符合要求的產品，可及時排除，降低不良率。此外在線式X-RAY還是用來觀察產品內部有沒有問題，例如虛焊，引腳，內部氣孔等。今天日聯科技小編就和大家仔細介紹一下在線式X-RAY是怎么工作的，有哪些安全保障是需要注意的。
在線式X-RAY設備LX2000是日聯科技的一款明星產品。適用于半導體、SMT、DIP、電子元器件檢測，覆蓋IC、BGA、CSP、倒裝芯片等多種封裝類型檢測，還可用于汽車零部件、鋁壓鑄模件、LED、電池、光伏行業以及模壓塑料、陶瓷制品等特殊行業檢測。
在線式X-RAY設備LX2000外形美觀、檢測區域大、分辨率強、放大倍率高的全新在線式X-Ray檢測系統。該系統采用封閉式射線源和平板探測器作為核心部件，具備良好的檢測效果。支持各種不同產品的自動上料，自動檢測判斷，自動分揀良品與不良品。軌道式傳輸系統、大檢測面積、全新式數字平板探測器，能接駁在SMT生產線上進行高產能的自動在線全檢。
1.自動上料，自動檢測判斷，自動分揀良品與不良品。軌道式傳輸系統、大檢測面積。
2.七軸聯動系統，支持CNC編程自動高速跑位，新式數字平板探測器，能接駁在SMT生產線上進行高產能的自動在線全檢。
3. Rework數據庫管理，在線實時顯示檢測數據及判定結果，并同時保存檢測圖像與原始圖像，支持復判和生成數據報表，便于查看及分析。
4.配方數據管理，對所有動作、信號、硬件狀態實時監測，并呈現在軟件操作界面上，支持MES/ERP系統定制接入。
9. 整個設備安全互鎖，三重保護功能，機身表面任何部位均滿足歐美國家安全輻射標準。
10. X射線源采用全球**封閉式X光管，壽命長，免維護。
日聯科技在線式X-RAY的安全保障有哪些？
1、輻射安全標準
a．X光機機體外殼是采用鋼鉛鋼三層結構所設計，并采用3mm鉛板加以阻隔X光對人體的傷害。
b．可視玻璃窗同樣采用鉛玻璃進行安裝，厚度為：21.6mm。
c．安全互鎖功能。只有滿足下列條件才能開啟X光，前門與后門同時關好，前門2個高靈敏度接近開關同時打開。否則X光立刻自動切斷。
d．電磁鎖保護功能。當X光處于打開狀態的時候，前安全門是無法打開的。
e．美國FDA認證。美國FDA全稱是：美國食品和藥物管理局（FoodandDrugAdministration）.美國FDA規定，X射線相關設備，必須遵守安全輻射泄漏標準為：<=0.5mR/Hr.Unicomp在08年已經取得FDA認證，認證編號為：0810141-000
2、設備自動保護功能
設備任何門、窗一旦開啟，設備立刻進入停機保護狀態，任何操作動作無法進行；
3、安全互鎖
用于設備維護保養的開門位置均設置２個高靈敏度限位開關，門一旦開啟，X光管即立刻自動斷電；
4、電磁安全門開關
觀察窗設有電磁開關，X光管處于工作狀態時，觀察窗不能開啟；
5、急停按鈕
位于操作位旁，按下立刻斷電；
6、可視窗口
具有可視透明窗口，便于在設備運行過程中可以直接從窗口觀察到樣品情況；
7、X光管保護
關閉X光后，才可以離開軟件進行其他操作。
