每個行業都會有一些強大的設備助手。今天，讓我們來談?wù)?/span>“X-ray檢測設備”，它是快速發展的電子行業中有能力的人。相信在這個行業工作的朋友有一定的了解。本文總結了X-ray檢測設備的原理、特點和及其功能，以便每個人在閱讀X-ray檢測設備后都能快速掌握它。

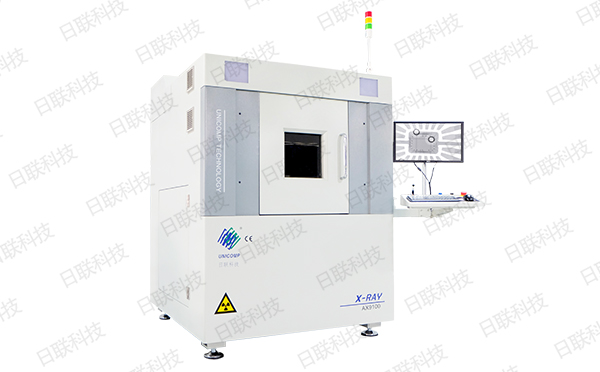

一．日聯科技X射線檢測設備的功能
1.首先要介紹的是測量功能，它可以測量直線距離，圓直徑，同心圓，點與圓心之間的距離等。
2.還具有CNC功能，內存編程，自動記錄檢測運動路徑，定位準確，方便小批量重復檢測。
3.導航和定位功能也很好。借助大的導航窗口，鼠標單擊被測圖像的任何區域即可自動快速定位目標檢測點。
4.**，它還具有圖像處理功能，支持多種圖像格式，實時處理和在線存儲檢測到的圖像。
二，X射線探傷設備原理

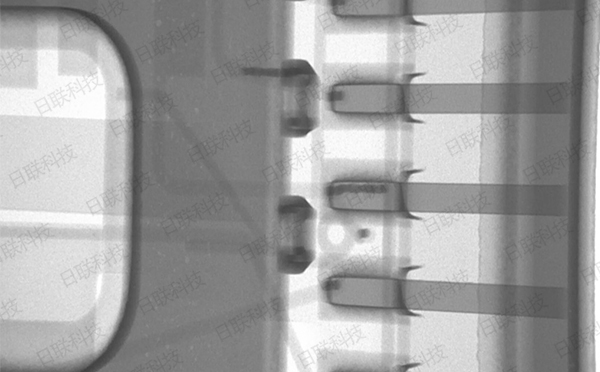

X射線設備使用高壓加速電子來釋放X射線，這些X射線會穿透樣品并留下圖像。技術人員通過圖像的亮度觀察樣品的相關細節。它可以檢測到一系列異常，例如PCB電路斷開，IC缺陷，焊球開裂。
1.首先，X射線設備主要利用X射線的穿透作用。 X射線的波長短，能量大。當它們照射到物質上時，該物質只能吸收一小部分，并且大部分X射線。射線的能量將穿過物質原子之間的間隙，顯示出強大的穿透能力。
X射線設備通過X射線穿透要測試的樣品，然后將X射線圖像映射到圖像檢測器上。圖像形成質量主要取決于分辨率和對比度。一般來說，X射線設備的X射線管也決定著X射線設備的功能。
2. X射線設備可以檢測X射線的穿透能力與物質密度之間的關系，并且差分吸收的特性可以區分不同密度的物質。因此，如果檢查對象破裂，則厚度不同，形狀變化，X射線的吸收率不同，所得到的圖像也不同，因此可以產生區別的黑白圖像。
X射線管主要通過電場從熱陰極提供電子以加速到陽極。當電子在數十千伏的高壓下迅速加速到高速狀態時，動能被轉換為釋放X射線，當它們撞擊陽極體時。碰撞區域的大小是X射線源的大小。通過小孔成像原理，我們可以大致知道X射線源的大小與清晰度成反比，即X射線源越小，圖像越清晰。
3.X射線檢測器彌補了過去化學膜成像的不足。檢測器可以節省成本，同時提高效率?？捎糜贗GBT半導體檢查，BGA芯片檢查，LED燈條檢查，PCB裸板檢查，鋰電池檢查，鋁鑄件的無損檢查。
4.簡而言之，它是通過使用非破壞性微焦點X射線設備輸出高質量的透視圖像，然后轉換平板探測器接收到的信號。只需使用鼠標即可完成操作軟件的所有功能，非常易于使用。標準的高性能X射線管可以檢測到5微米以下的缺陷，某些X射線設備可以檢測到2.5微米以下的缺陷，系統放大率可以達到1000倍，并且物體可以移動和傾斜。可以通過X射線設備執行手動或自動檢測，并且可以自動生成檢測數據報告。
三. X射線測試設備的應用領域
1.工業X射線檢測設備具有廣泛的應用范圍。通常用于電池行業，例如鋰電池測試，電路板行業，半導體封裝，汽車行業，電路板組裝（PCBA）行業等，以觀察和測量包裝內部對象的位置和形狀，查找問題，確認產品是否合格，并觀察內部狀況。
2.具體應用范圍：主要用于SMT，LED，BGA，CSP倒裝芯片檢查，半導體，包裝組件，鋰電池行業，電子組件，汽車部件，光伏行業，鋁壓鑄，模壓塑料，陶瓷的特殊檢查產品等行業。
想了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線：400-880-1456 或訪問日聯科技官網：kararnameler.com
