焊縫缺陷是造成鍋爐、壓力容器失效和事故的主要原因。凡是肉眼或低倍放大鏡能看到的且位于焊縫表面的缺陷，如咬邊(咬肉)、焊瘤、弧坑、表面氣孔、夾渣、表面裂紋、焊縫位置不合理等稱為外部缺陷；而必須用破壞性試驗或?qū)ｉT的無損檢測方法才能發現的內部氣孔、夾渣、內部裂紋、未焊透、未溶合等稱為內部缺陷。

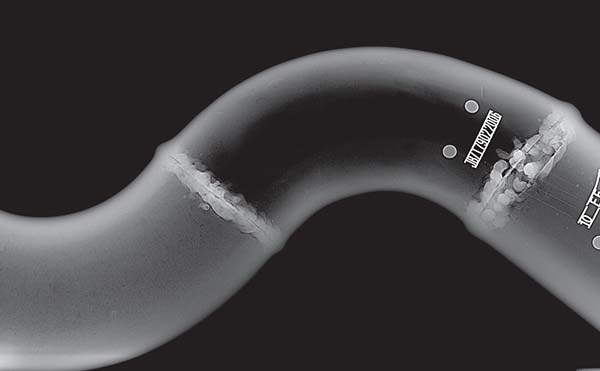

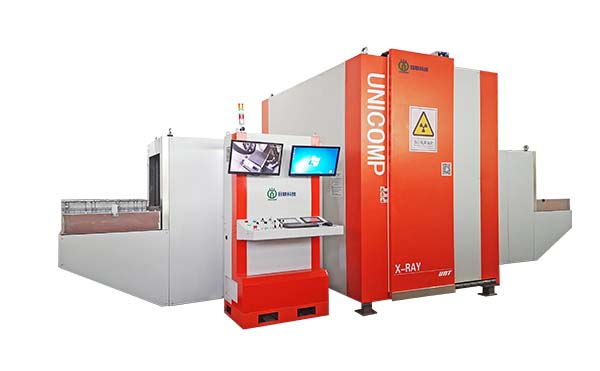

焊縫的內部缺陷通常會使用無損檢測方法進行辨別，X射線是最常用于焊縫缺陷檢測的無損檢測技術手段。X射線能夠穿透金屬件，由于缺陷位置與正常部位金屬的密度不同，所以在X-Ray檢測設備上所呈現的圖像明暗對比不同。焊縫不同缺陷的X射線檢測圖像存在以下差異。
1、在檢測圖像中，氣孔的邊緣輪廓不明顯，外形為有規則的圓、點狀或蛹狀黑影，其圖像顏色深淺度一般中心處較大，均勻地向邊緣減淡。此外還有針形柱形的氣孔，有密集的、鏈狀的，也有單個的。自動焊焊縫中的氣孔比手工焊的大，圖像顏色較深，呈圓形或卵形，邊緣較明顯，多分布在焊縫中心處。
2、夾渣會呈現出不同形狀的黑影，外形不規則，邊緣輪廓分明、顏色深度均勻并呈現出帶有棱角的黑色點狀和寬窄不均的條狀影像，分布無一定規律，群狀的夾渣一般呈較密的黑點群。
3、根部未焊透的圖像會在焊縫根部區域呈現深度均勻、輪廓分明的直線，有的很細，有的較寬。
4、層間未焊透在圖像上會呈不規則形狀，有的呈條狀，分布在焊縫的任意位置上。層間未焊透影像色澤呈深灰，當有夾渣存在時，則影像顏色較深。
5、坡口邊緣未焊透在焊縫邊緣呈細而斷續的直線狀黑影，黑度不均勻，通常是斷續分布的，并和焊道中線偏離。當坡口是U形時，則影像黑底較深而寬度較窄。當坡口邊緣未焊透以單個存在時，長度也不會太長。
6、焊接裂紋圖像呈暗黑色、輪廓分明的波狀、直線狀和分枝狀的細紋，兩端尖細，中間稍寬。當焊接裂紋和X射線照射方向成一定角度時，則影像呈淡淡的灰霧暗影。
7、焊瘤呈白色斑點，很容易辨認。
8、咬邊缺陷沿焊縫邊緣呈暗黑色波浪狀線條。有時由于射線方向有些傾斜，咬邊投影不在底片上的焊縫邊緣，呈暗黑色波浪狀線條，往往一側黑度較大。
9、內凹缺陷在焊縫根部區域顯示出邊緣模糊黑影，而且是中部黑度較大，逐漸向邊緣變淡。
以上各類焊縫缺陷的X-Ray檢測圖像特征有利于檢測人員分辨焊縫缺陷種類，確定缺陷位置和大小，進而幫助焊接件進行返工，發現更多焊接過程中缺陷產生的原因，進一步提高焊接工藝。
